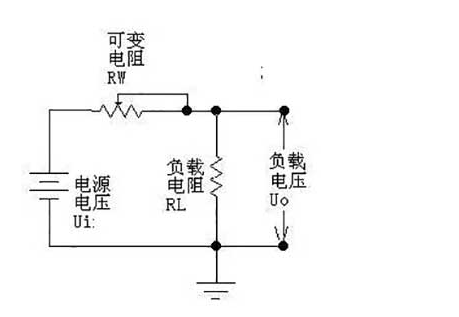

Uo=Ui×RL/（RW+RL），因此通过调节RW的大小，即可改变输出电压的大小。请注意，在这个式子里，如果我们只看可调电阻RW的值变化，Uo的输出并不是线性的，但如果把RW和RL一起看，则是线性的。还要注意，我们这个图并没有将RW的引出端画成连到左边，而画在右边。虽然这从公式上看并没有什么区别，但画在右边，却正好反映了“采样”和“反馈”的概念----实际中的电源，绝大部分都是工作在采样和反馈的模式下的，使用前馈方法很少，或就是用了，也只是辅助方法而已。

　　让我们继续：如果我们用一个三极管或者场效应管，来代替图中的可变阻器，并通过检测输出电压的大小，来控制这个“变阻器”阻值的大小，使输出电压保持恒定，这样我们就实现了稳压的目的。这个三极管或者场效应管是用来调整电压输出大小的，所以叫做调整管。

　　像图1所示的那样，由于调整管串联在电源跟负载之间，所以叫做串联型稳压电源。相应的，还有并联型稳压电源，就是将调整管跟负载并联来调节输出电压，典型的基准稳压器TL431就是一种并联型稳压器。所谓并联的意思，就是象图2中的稳压管那样，通过分流来保证衰减放大管射极电压的“稳定”，也许这个图并不能让你一下子看出它是“并联”的，但细心一看，确实如此。不过，大家在此还要注意一下：此处的稳压管，是利用它的非线性区工作的，因此，如果认为它是一个电源，它也是一个非线性电源。为了便于大家理解，回头我们找一个理适合的图来看，直到可以简明地看懂为止。

　　由于调整管相当于一个电阻，电流流过电阻时会发热，所以工作在线性状态下的调整管，一般会产生大量的热，导致效率不高。这是线性稳压电源的一个最主要的一个缺点。想要更详细的了解线性稳压电源，请参看模拟电子线路教科书。这里我们主要是帮助大家理清这些概念以及它们之间的关系。

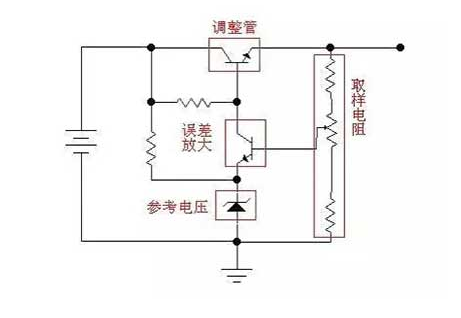

　　一般来说，线性稳压电源由调整管、参考电压、取样电路杏彩体育、误差放大电路等几个基本部分组成。另外还可能包括一些例如保护电路，启动电路等部分。下图是一个比较简单的线性稳压电源原理图（示意图，省略了滤波电容等元件），取样电阻通过取样输出电压，并与参考电压比较杏彩体育，比较结果由误差放大电路放大后，控制调整管的导通程度，使输出电压保持稳定。

　　常用的线性串联型稳压电源芯片有：78XX系列（正电压型），79XX系列（负电压型）（实际产品中，XX用数字表示，XX是多少，输出电压就是多少。例如7805，输出电压为5V）;LM317（可调正电压型），LM337（可调负电压型）;1117（低压差型，有多种型号，用尾数表示电压值。如1117-3.3为3.3V，1117-ADJ为可调型）。

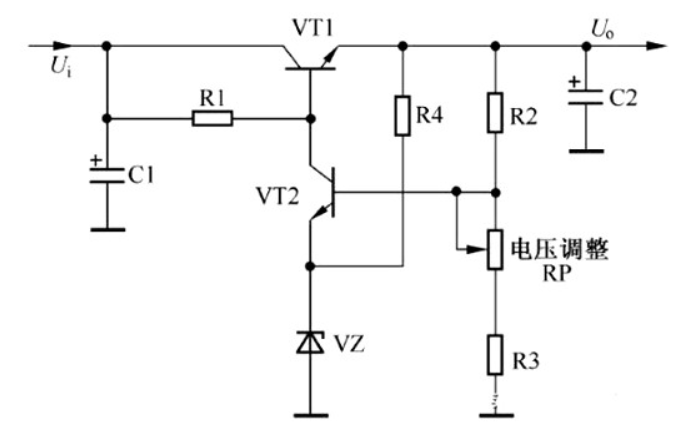

　　典型的分离元件式线性稳压电源电路如图所示。该电路的核心元器件是R2、RP、R3构成的误差取样电路，R4、杏彩体育官方VZ构成的基准电压电路以及误差放大管VT2。

　　当输入电压Ui升高或负载变轻，引起输出电压Uo升高后，该电压通过R2、RP、R3分压产生的取样电压升高，该电压加到VT2的基极由于VT2的发射极电位不变，所以VT2导通加强，它的集电极电位下降，也就是使VT1的基极电位下降，致使VT1的输出电压下降到正常值。当输出电压Uo升高时，稳压控制过程相反。

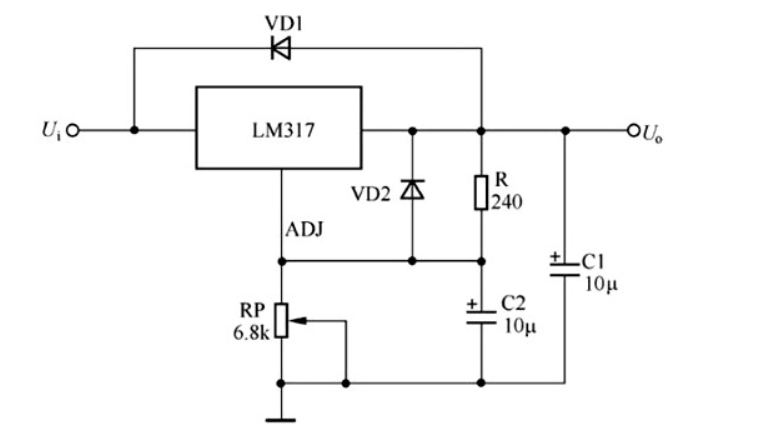

　　集成电路式稳压器包括不可调和可调两种。下面介绍可调集成电路式稳压器的输出电压手动调整原理。典型的集成电路式线性稳压电源电路如图所示。该电路的核心元器件是电位器RP、稳压器LM317。

　　调整电位器RP使LM317的ADJ端电压升高后，LM317的输出电压Uo就会升高，反之相反。
