杏彩体育平台登录官网充电头网拿到了三星一款10000mAh无线充电移动电源，这款移动电源型号为U2510，外观与之前拆解过的P3400移动电源非常相像，外壳为工程学设计，并采用通过UL认证的回收材料制成。

　　移动电源具备两个USB-C接口，具备5V3A、9V2.77A固定电压档位以及3.3-5.9V3A、3.3-11V2.75A两组PPS电压档位，内置的无线W输出功率。下面就带来三星这款无线充电移动电源的拆解，一起看看内部的设计和用料。

　　三星10000mAh无线充电移动电源延续系列相同样式设计，外壳采用类花岗岩纹理，机身边缘圆润。

　　将移动电源连接到充电器，另一个接口连接手机，可以实现快充边充边放功能，优先为连接的手机充电，富裕的功率为移动电源自身充电。

　　电池来自赣锋锂业，型号5160A0。厚度为5.1mm，宽度60mm，长度100mm，标称电压3.7V，标称容量5000mAh，能量为18.5Wh。移动电源内部共使用两节串联，等效3.7V 10000mAh。

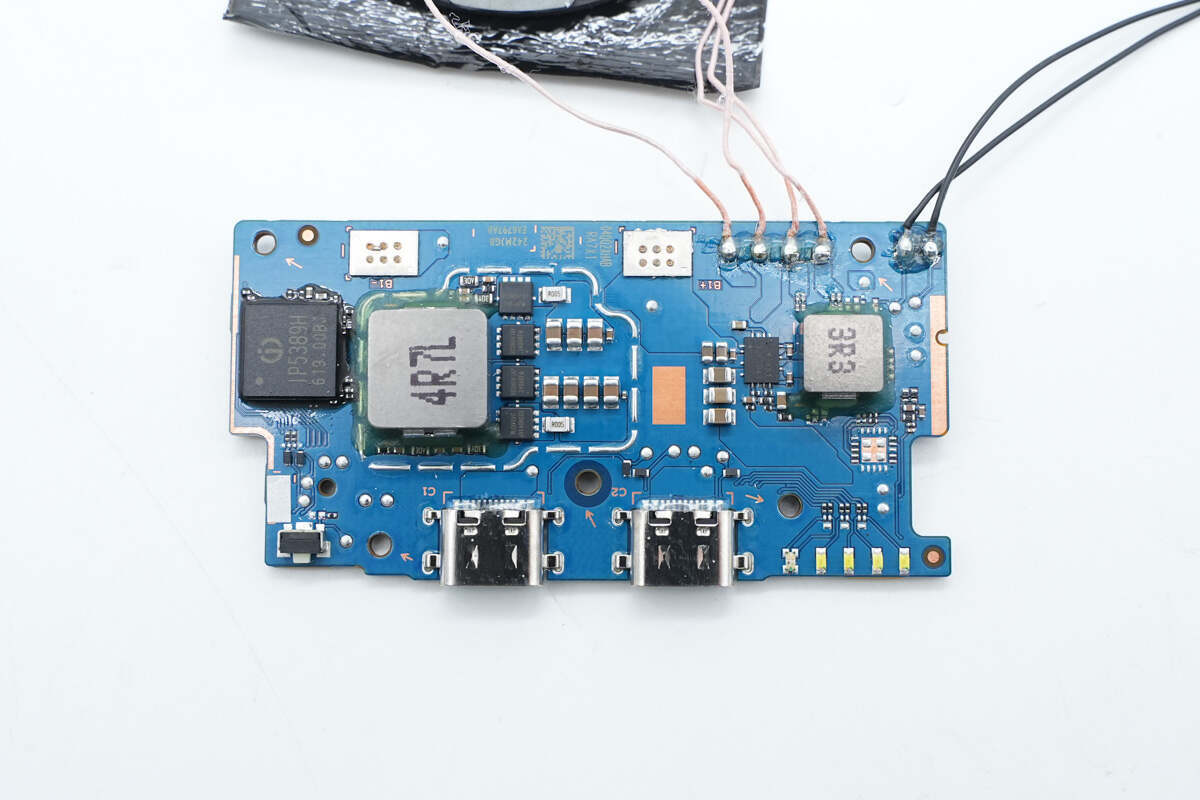

　　PCBA模块正面一览，左侧焊接同步升降压，合金电感，同步升降压MOS管和滤波电容，右侧焊接同步升降压转换器和合金电感。

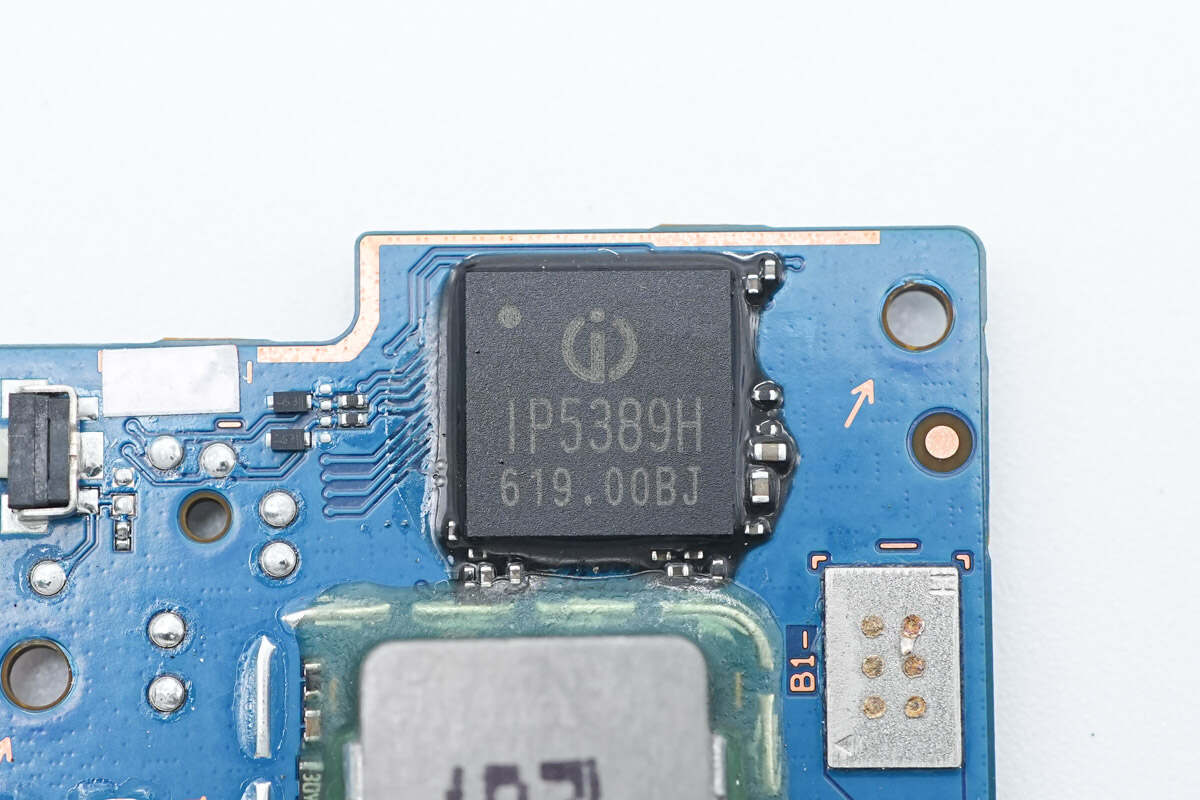

　　移动电源主控芯片来自英集芯，型号IP5389H，这颗芯片内部集成同步升降压，支持多种快充协议，支持2-6节电池应用，最大输出功率达100W。芯片支持两个USB-C接口输入输出，支持一个USB-C接口或者USB-A口输出，任一接口均支持快充。

　　IP5389H支持丰富的快充协议，支持包括UFCS融合快充在内的多种快充协议，支持协议定制。芯片内部集成双向同步升降压，集成电荷泵驱动外置NMOS，芯片支持自适应充电电流调节，支持磷酸铁锂，三元和高压锂电池应用。

　　芯片内部还集成库仑计，集成14位ADC，支持4颗LED电量指示，或88/188数码管电量显示，支持通过电阻设定电池容量，支持自学习电池电量，实现精准的电量显示。芯片具备自动检测设备接入和拔出功能，具备快充状态指示，支持电池温度检测和多功能按键等功能，采用QFN64封装。

　　4.7μH合金电感特写，采用10x10大尺寸封装，降低温升，提升转换效率，电感底部打胶加固。

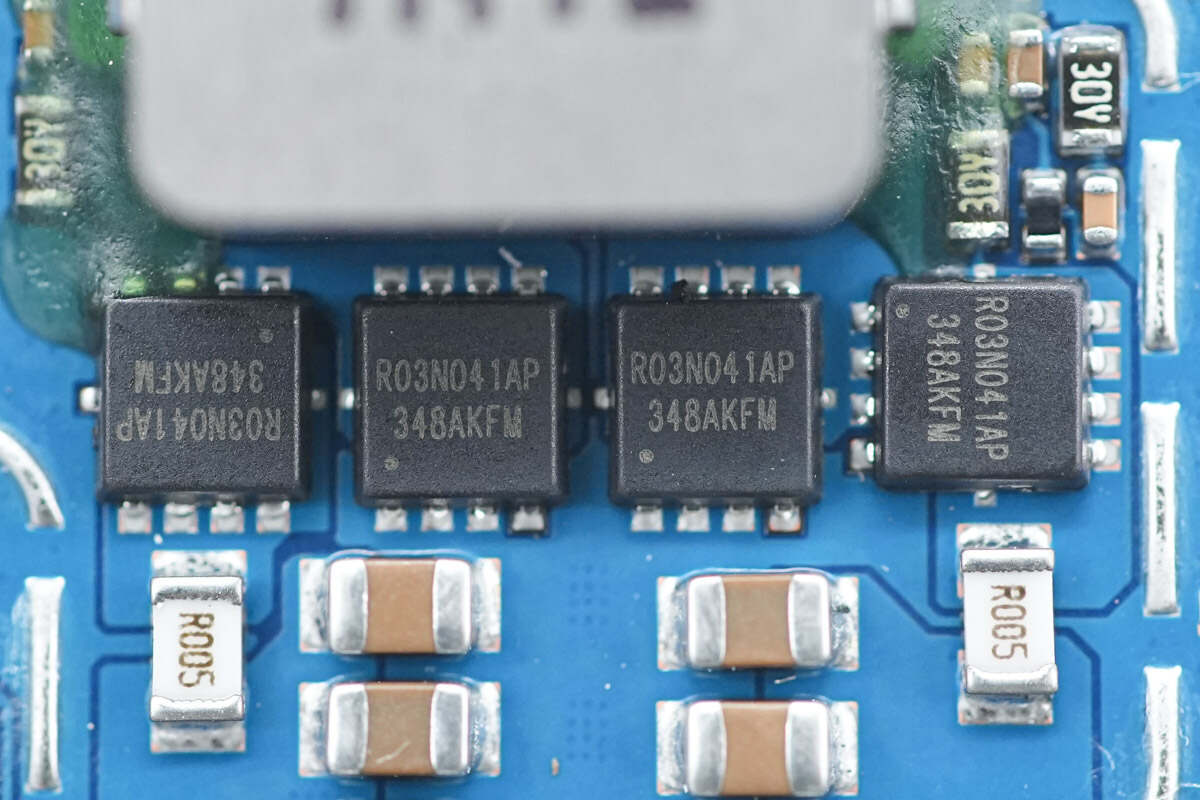

　　电感下方设有四颗同步升降压开关管，来自ALLEPIC禾纳半导体，型号CWR03N041AP，NMOS，耐压30V，导阻3.1mΩ，采用PDFN3030封装。

　　同步升降压芯片来自杰华特，型号JW3651杏彩体育，是一颗高性能单电感同步升降压转换器，支持20V输出电压，输入电压可以等于，低于或高于输出电压。芯片内部集成四个MOS管，减小占板面积，提升效率。芯片开关频率为450KHz，支持可编程的输出和输出电流限制，支持输出恒流控制，集成输出短路保护，集成过热保护功能，采用QFN3*4-15封装。

　　三星无线mAh锂电池杏彩体育，型号为U2510，采用工程学外壳设计，握持手感舒适。移动电源机身设有两个USB-C接口，支持25W快充输出，并且支持快充边充边放，优先为连接的手机充电，再为移动电源充电。无线W输出功率，功能全面。

　　充电头网通过拆解了解到，三星这款移动电源内置两串电池，电池来自赣锋锂电，单节容量为5000mAh。移动电源内部采用英集芯IP5389H同步升降压SOC芯片用于移动电源充放电管理和USB-C接口协议控制。芯片内部集成同步升降压，协议芯片和MCU，并且支持多口功率自动分配，不再需要外置MCU。

　　无线充电采用一颗全集成无线充电芯片搭配杰华特JW3651同步升降压转换器。移动电源内部同步升降压开关管和VBUS开关管均来自禾纳，对应各个接口均设有TVS进行过压保护。贴片电感打胶加固，电池采用泡棉双面胶固定缓冲，内部做工用料扎实可靠。返回搜狐，查看更多
